Les exigences imposées aux systèmes modernes d'analyse, de diagnostic et des sciences de la vie ne cessent d'augmenter. Les plateformes de séquençage, les systèmes de PCR et les technologies « organ-on-a-chip » doivent aujourd'hui non seulement fonctionner avec plus de précision et d'efficacité, mais aussi être plus compacts, plus économiques et plus faciles à adapter à des échelles plus grandes. Les systèmes de contrôle des fluides peuvent constituer à cet égard des atouts décisifs.

Pendant longtemps, les systèmes de pompage et les vannes destinés aux appareils de laboratoire ont été considérés comme de simples infrastructures indispensables, dont la fonction consistait à faire circuler de manière fiable des fluides à travers un système microfluidique. Aujourd’hui, il apparaît toutefois que des solutions de contrôle des fluides performantes et innovantes ont une influence déterminante sur la précision du guidage des fluides, les besoins en maintenance, la consommation de réactifs, l’évolutivité et le coût total de possession.

Coûts cachés des systèmes mécaniques de contrôle des fluides

Les pompes à seringue et les vannes rotatives sont encore largement utilisées dans de nombreuses applications d'analyse et de laboratoire. Ces technologies bien établies présentent toutefois des inconvénients qui pèsent de plus en plus lourd dans les systèmes modernes à haut débit.

Outre leur coût d'acquisition élevé, les pompes et vannes à fonctionnement mécanique s'usent rapidement et nécessitent donc un entretien régulier, car elles doivent être remplacées. Des étalonnages sont nécessaires et les temps d'arrêt peuvent compromettre considérablement la disponibilité d'un instrument. Les architectures classiques atteignent souvent leurs limites d’évolutivité, en particulier dans les systèmes comportant plusieurs cellules de débit. L’ajout de canaux supplémentaires nécessite souvent des pompes, des vannes et des capteurs supplémentaires, ce qui augmente considérablement les efforts d’intégration et d’étalonnage, ainsi que les coûts de maintenance.

À cela s'ajoutent les coûts d'exploitation liés aux volumes morts au sein du système de fluides. Chaque microlitre de réactif qui reste dans les conduites, les distributeurs ou les vannes augmente le coût par analyse. Comme de nombreuses applications de biologie moléculaire utilisent des réactifs coûteux, même une légère réduction de ces pertes peut offrir des avantages économiques considérables. Parallèlement, la complexité des circuits d’écoulement augmente le risque d’effets de transfert et de contaminations, ce qui entraîne des cycles de rinçage supplémentaires et, par conséquent, une consommation accrue de ressources.

Pourquoi les cellules à flux imposent-elles des exigences particulièrement élevées ?

Lorsque des liquides doivent être acheminés avec précision à travers des cellules d'écoulement ou des puces microfluidiques, la qualité du contrôle des fluides a une incidence directe sur la qualité des résultats d'analyse. Même de légères variations de pression, des bulles d'air ou des écoulements turbulents peuvent nuire à la reproductibilité, fausser les dosages ou, dans le pire des cas, rendre un cycle d'analyse complet inutilisable.

Pour les concepteurs d'appareils, cela implique de trouver en permanence un équilibre entre un volume mort minimal, une grande facilité de rinçage, une précision maximale et une production rentable. Parallèlement, les composants utilisés doivent résister aux réactifs agressifs et fonctionner de manière fiable pendant des millions de cycles de commutation et de transfert. Le défi ne réside donc plus uniquement dans le choix de composants individuels, mais dans le développement d’un système de contrôle des fluides optimisé dans son ensemble.

Avantages du système « air-sur-liquide »

Dans ce contexte, le transport de fluides par pression d'air prend de plus en plus d'importance. Contrairement aux pompes volumétriques classiques, le liquide n'est pas transporté directement. Au lieu de cela, une pression définie est exercée sur l'espace d'air d'un réservoir, ce qui fait circuler le liquide de manière contrôlée à travers le système microfluidique. Ce principe, appelé « Air-over-Liquid » ou « Pressure-Driven-Flow », sépare complètement les composants pneumatiques du circuit de fluide proprement dit.

Les avantages de cette architecture vont bien au-delà du simple transport du fluide. Le liquide n’étant pas acheminé à travers la pompe elle-même, les risques liés aux incompatibilités de matériaux, à la contamination ou à l’usure sont réduits. Parallèlement, des capteurs modernes et des boucles de régulation fermées permettent un contrôle précis des profils de pression et de débit. Même en cas de variations de viscosité ou de résistance à l'écoulement, il est possible de maintenir des conditions de refoulement constantes.

Pompe miniature pour les exigences les plus élevées

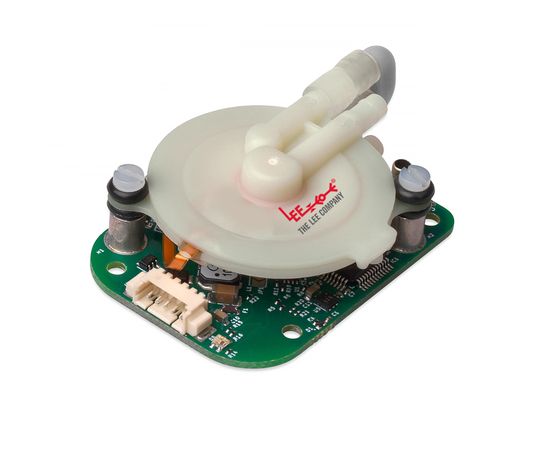

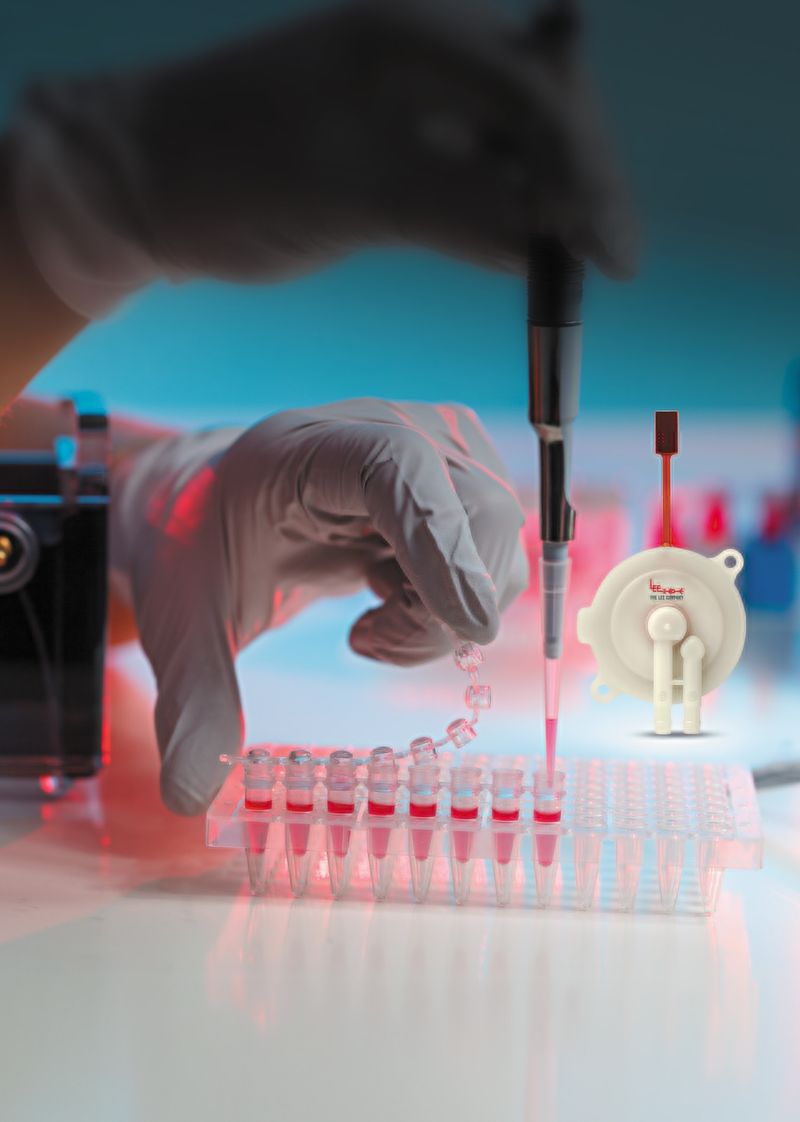

La pompe à disque piézoélectrique de Lee a été développée pour ce principe de fonctionnement. Alors que les sources de pression classiques sont souvent volumineuses, lourdes et sujettes à des pulsations, la pompe à disque permet une génération de pression extrêmement compacte et précise. Avec ses dimensions réduites (quelques millimètres de hauteur et un diamètre de 30 mm), elle s'intègre même dans les espaces les plus exigus et ouvre de nouvelles perspectives pour la miniaturisation de plateformes d'analyse complexes.

Sa caractéristique principale réside dans son fonctionnement ultrasonique sans pulsations à 20 000 Hz. Cela permet de générer des écoulements laminaires stables, tels qu’ils sont notamment requis dans les plateformes de séquençage, les systèmes PCR, les applications « organ-on-a-chip » et les appareils d’analyse microfluidique. Par ailleurs, grâce à sa commande piézoélectrique, la Disc Pump réagit en quelques millisecondes aux variations du système. Associée à des capteurs de pression et de débit, elle permet de créer des boucles de régulation hautement dynamiques, capables de réagir en continu aux variations du système fluidique.

Cette réactivité élevée permet non seulement un dosage précis des liquides, mais aussi la surveillance des résistances à l'écoulement au sein d'une puce et fournit des informations précieuses sur les changements biologiques ou mécaniques intervenant au cours du processus. Les pics de pression dus à des bulles d’air, à des obstructions ou à des modifications dans le test peuvent être détectés à un stade précoce et compensés. Cela augmente les chances de réussite des cycles d’analyse tout en réduisant la consommation de ressources due aux mesures infructueuses.

Les développeurs restent toutefois sceptiques à l'égard des systèmes pneumatiques. On pense souvent que la fluidique basée sur la pression n'atteint pas la précision requise ou favorise la formation de bulles d'air. Les systèmes modernes montrent toutefois une réalité différente. La vitesse de régulation élevée de la pompe à disque permet une adaptation nettement plus rapide aux variations des conditions de processus que de nombreuses pompes à seringue conventionnelles. Cela permet de maintenir les débits et les profils de pression avec une grande précision. Le fonctionnement à faibles pulsations réduit en outre le risque de formation de bulles d'air.

Les systèmes basés sur la technologie Disc Pump offrent ainsi une combinaison de précision, de stabilité et de fiabilité des processus qui répond pleinement aux exigences des plateformes de diagnostic et d'analyse actuelles.

Une évolutivité conviviale

Un autre avantage des systèmes à pression réside dans leur évolutivité. Alors que les pompes à seringue classiques doivent souvent être étendues canal par canal, les systèmes pneumatiques peuvent alimenter plusieurs flux de fluides via des rampes de pression communes. Cela réduit l'encombrement et simplifie considérablement l'intégration de canaux d'analyse supplémentaires.

C'est notamment la combinaison de la pompe à disque, des capteurs et des vannes miniatures qui permet de créer des systèmes compacts de contrôle des fluides capables d'alimenter simultanément plusieurs cellules de flux. Pour les fabricants de plateformes de séquençage ou de systèmes à haut débit, cela ouvre de nouvelles perspectives pour améliorer les performances de leurs appareils sans pour autant augmenter proportionnellement leur taille et leur complexité.

Des solutions pérennes

Les solutions de contrôle des fluides évoluent, passant du statut de sous-système auxiliaire à celui d'atout différenciateur des appareils d'analyse et de diagnostic modernes. Si les architectures traditionnelles ont toujours leur raison d'être, elles atteignent de plus en plus leurs limites en matière d'évolutivité, de facilité de maintenance et de coûts système.Les systèmes « air-over-liquid » offrent des approches innovantes. La pompe à disque allie dans un seul composant une conception compacte, une grande précision de régulation, un débit sans pulsations et une longue durée de vie. Elle répond ainsi aux principaux défis des systèmes microfluidiques modernes et aide les fabricants à développer des instruments plus performants, plus économiques et à l’épreuve du temps.
